Изучение изохорного процесса

• Рекомендуемый уровень образования:
  • — Среднее профессиональное
  • — Высшее
  • — Дополнительное образование
• Рекомендуемый возраст: от 16 лет
• Рекомендуемое количество на кабинет: 1 штука

• Программное обеспечение для проведения экспериментов: «Практикум по общей физике». Включено в реестр российского программного обеспечения Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации №13228 от 11.04.2022

• Компьютер в комплект поставки не входит!

Лабораторная установка предназначена для изучения закономерностей изменения параметров газа при изохорном процессе и определения термического коэффициента давления воздуха во время проведения учебных занятий.

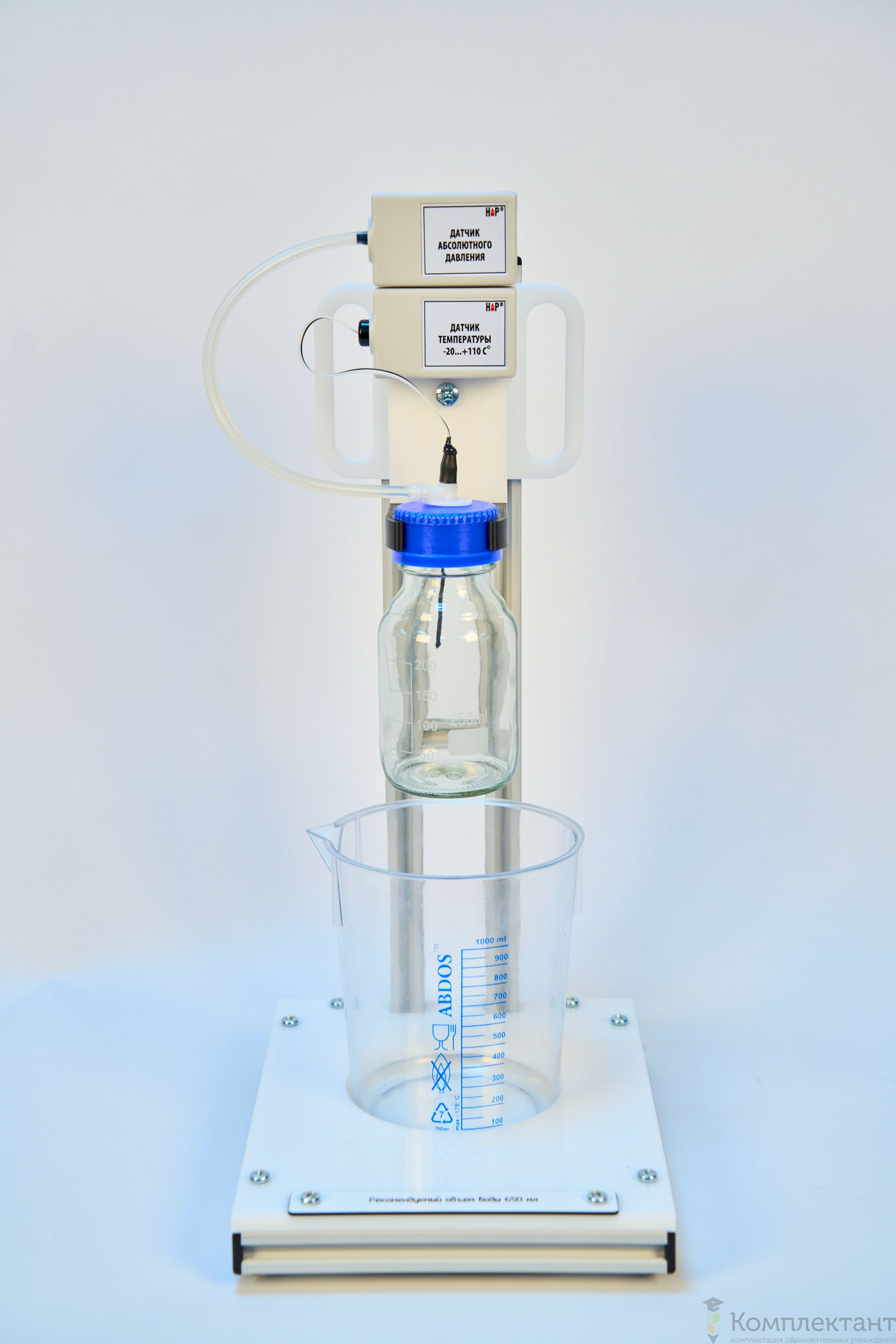

Лабораторная установка представляет собой герметичный стеклянный резервуар для газа, который смонтирован на вертикальной стойке таким образом, чтобы он мог быть погружен в стакан с горячей водой. Давление в нем измеряется цифровым датчиком абсолютного давления, который устанавливается над резервуаром и соединяется с ним гибкой трубкой.
Квазистационарные условия изохорного процесса обеспечиваются при остывании на воздухе предварительно нагретого резервуара, продолжающемся примерно 10 минут. Нагрев резервуара и, соответственно, находящегося в нем воздуха осуществляется при погружении его в горячую воду.

Чему научится пользователь
— Получению экспериментальных точек зависимости давления от температуры при его остывании газа в условиях постоянного объёма
— Проверке соответствия полученной экспериментальной зависимости закону Шарля для изохорного процесса в идеальном газе
— Определению термического коэффициента давления воздуха

Состав:

— Основание установки с вертикальной стойкой
— Герметичный стеклянный резервуар для газа
— Цифровой датчик температуры
— Цифровой датчик абсолютного давления
— Резервуар для горячей воды
— Соединительный кабель USB (2 штуки)
— Методическое пособие на русском языке
— Программное обеспечение для проведения экспериментов
— Упаковка

Программное обеспечение для проведения экспериментов
Регистрация данных осуществляется в автоматическом режиме на протяжении всего процесса остывания газа, затем 10-15 точек с полученных кривых переносятся в таблицу обработки данных (действие происходит при нажатии экранной кнопки «+»).
Обработка данных включает построение зависимостей давления от температуры, выраженной в градусах Цельсия, и от абсолютной температуры. На первом графике тангенс угла наклона аппроксимирующей данные прямой линии используется для вычисления термического коэффициента давления воздуха, второй график иллюстрирует пропорциональность давления абсолютной температуре.

Технические характеристики
— Объем герметичного стеклянного резервуара для газа:250 мл
— Объем резервуара для горячей воды: 1 литр
— Диапазон измерений цифрового датчика абсолютного давления: от 0 до 200 кПа
— Диапазон температурной компенсации цифрового датчика абсолютного давления: от 0 до +85 градусов Цельсия
— Погрешность измерений цифрового датчика абсолютного давления: 2%
— Напряжение питание цифрового датчика абсолютного давления: 5 Вольт
— Интерфейс подключения к компьютеру: USB
— Поддерживаемые операционные системы: семейство Windows
